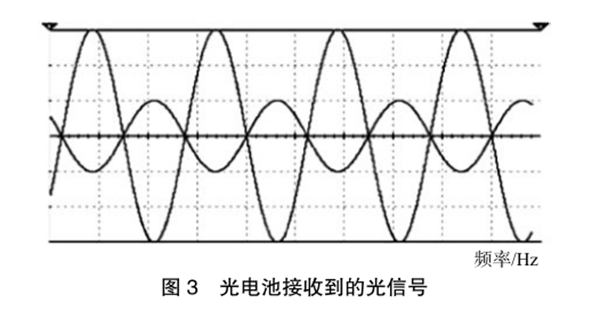

透光率霧度儀與一般封閉式光電霧度儀最主要的區別在于調制器，圖中調制器由一個每分鐘3000轉的伺服電機與一個8塊擋光板的遮光器組成，其主要作用是將鹵鎢燈1發出的光轉換成400Hz的交流光源。此時光電池8接收到的光信號如圖3，即不同頻率的光信號能夠明顯分離。

生活中使用的日光燈的頻閃為50Hz，敞開式的測量設備在測試過程中，日光燈的光線不可避免地被積分球所接受，同時也會被光電池接收，而且不光是日光燈的光線，陽光等其他的雜光也會進入積分球內，此時儀器所接受到的光信號是非常復雜的。因而關鍵就是濾波系統對儀器所收集到的所有光信號進行處理，在如此多的光信號中儀器所要采集的僅僅是頻率為400Hz的光信號，即通過調制器的那部分的光信號，通過對信號的分級處理就能得到單一波段的光信號。

然而早期的WGT-S透光率霧度儀同樣采用這個原理對光信號進行處理，但是效果不如現在。因為早期的儀器采用的是每分鐘1500轉的伺服電機作為調制器，產生的光信號的頻率為200Hz。雖然同樣也只采集200Hz的光信號，但是由于200Hz的光信號與50Hz的日光燈信號之間頻率差距不大，使濾波系統不能最大限度地將雜散光信號全部濾除，儀器對自然光以及日光燈的光相當敏感，從而產生了方向性（當儀器在測試過程中測試環境發生一定的變化時，就要重新對儀器進行校零. ，給使用帶來了很大的不便。

為何不將測試的光信號頻率提至600Hz或者更高呢？首先受到儀器本身的體積限制，當擋光板的數量增加時，擋光片的直徑也會隨之增大，不利于使用和放置，所以此方案是不可行的。如果繼續將調制電機的轉速提高，則儀器的制造成本會大幅度地增加，同時由于轉速的加大，儀器所產生的熱量、噪聲也會相應增大。綜合考慮上述因素，采用400Hz。

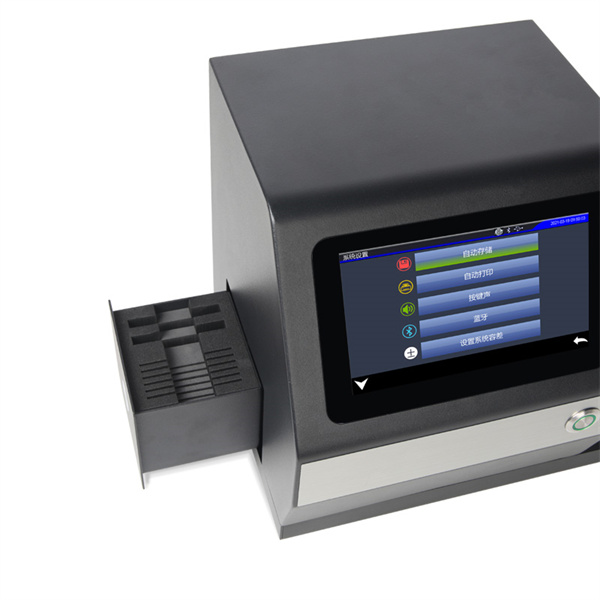

透光率/霧度測定儀一般具有以下特點：

1. 采用平行照明，半球散射，積分球光電接收方式；

2. 采用微機自動操作系統及數據處理系統，準確度高；無旋鈕操作，使用方便；

3. 自動顯示透光率/霧度多次測量的平均值，透光率最小分辨力為0.1%，霧度最小分辨力為0.01%；

4. 無零點漂移，置信度高；

5. 開啟式樣品窗幾乎不受樣品尺寸的限制，測量速度快。采用調制器改變發射光源的頻率使儀器不再受環境光的影響，不必再采用暗室，保證大件樣品的測量，也保證了大件樣品操作者的安全；

6. 備有標準化的數據打印輸出接口，可配套程控打印機；同時備有薄膜磁性夾具及液體樣品杯，給用戶帶來極大方便；

7. 隨機附零度片一塊，便于隨時檢查儀器動作功能。

?
