測量設備

1概要

放映設備的光學性能由有效光通量和銀幕上照度均勻度來衡量。

2光度計

所使用的光度計應具有如 CIE No.12：1986（E-1.3.1）所規定的1931年由 CIE提出的標準觀察者的光譜響應特性（該響應與人眼彩色視覺相關）。

接收器應按照如IEC 60050（845）：1987中的845-01-22條或CIE No.18.2：1983所規定的光學視覺V（d）的光譜發光效率來確定照度，該照度應符合 CIE No，69：1987所規定的B類。

3光度計的使用

光度計的光敏元件應靠近銀幕平面，相距應不大于20 mm，且平行于銀幕以便使其測量時正對著投射光。

有效光通量（光輸出）的測量

有效光通量是由銀幕平均照度與相應放映面積計算而得。

?

銀幕照度均勻度

1銀幕照度均勻度的確定

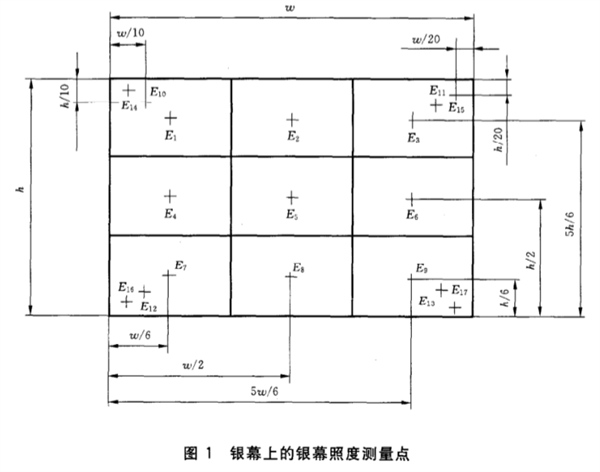

銀幕照度分布均勻性由銀幕上不同位置照度組合的均勻度g2米確立。注：測量的最高照度值Emax通常是在測量點E5的值（見圖1）。

銀幕照度均勻度g2則是由銀幕上四角不同測量點的照度大小與中心點的照度大小之比率而確定。

2不同測量位置的交替類型

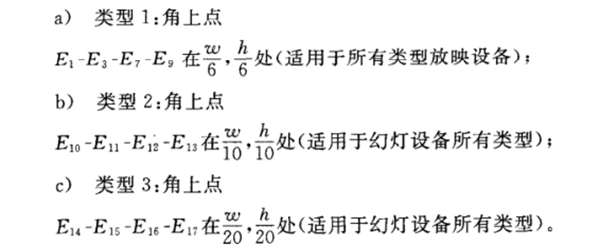

下述所定義測量點的三種不同類型（見圖1）的任一種或所有類型都可被使用：

?

3銀幕照度均勻度的計算

從每一種類型的角上測量點中選擇其中最低照度的點，計算出該點最低照度和中心照度值（E5）之比率。

以g2-6或g2-10或g2-20來表示三種不同銀幕照度均勻度的結果值：測量位置

?

?
