在圖像檢測領域我們經常會聽到幾何失真的概念，但是很多人對這個概念并不是特別了解。那么，幾何失真是什么？如何使用幾何失真測試圖卡呢？ 本文幾何實際情況，進行了簡單總結。

?

幾何失真是什么？

當在不同的拍攝條件下得到圖像時，一個物體的圖像常會發生幾何失真，出現歪斜變形現象。如從太空宇航拍攝的地球是的等距平行線，其圖像會變?yōu)橥嵝被蚱叫卸坏染?，用光學和電子掃描儀攝取的圖像常常會有桶形失真和枕形失真；用普通的光學攝影與測試?yán)走_(dá)拍攝的同一地區的景物兩者在幾何形狀上有較大的差異。以上這類現象統稱為幾何失真。實際工作中常需以某一幅圖像為基準，去校正另一種拍攝方式得到的圖像，例如用大地測量為基準去校正遙感衛星所攝取的地圖。以期校正其幾何失真，這就叫做圖像的幾何失真復原或幾何失真校正。

幾何失真類型及校正方法：

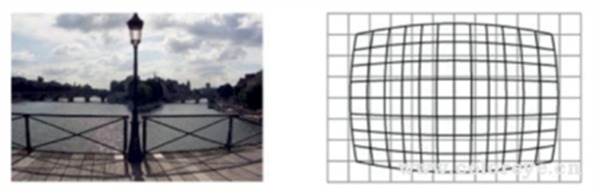

常見的典型幾何失真有：光學系統、電子掃描系統失真而引起的斜視畸變、枕形、桶形畸變等，都可能使圖像產生幾何特性失真，如下圖所示。其中常見的如掃描儀畸變、掃描儀擺動速度變化、掃描歪斜等畸變。

?

由成像系統引起的幾何失真的校正有兩種方法，一種是預畸變法，即采用與畸變相反的非線性掃描偏轉法，用來抵消預計的圖像畸變；另一種是所謂的后驗校正方法，是用多項式曲線在水平和垂直方向去擬合每一畸變的網線，然后求得反變換的校正函數，用這個校正函數即可校正畸變的圖像。

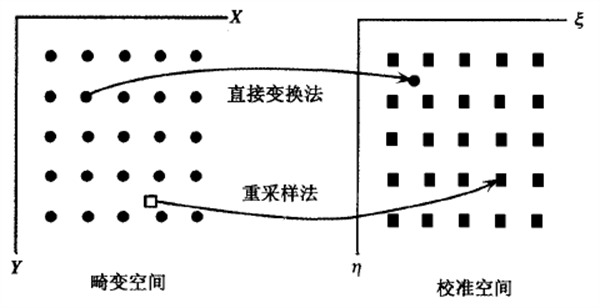

?圖像的幾何失真校正主要包括兩個基本步驟：空間變換：對圖像平面上的像素進行幾何變換以恢復原空間關系；灰度插值：對空間變換后的像素賦予相應的新灰度值以恢復原位置的灰度值。

?

如何使用幾何失真測試圖卡？

幾何失真測試卡（Distortion Test Chart）又叫畸變測試卡，是用于測試攝像頭圖像線條失真(圖像邊緣附近的直線變成曲線）的測試卡；該測試卡用肉眼觀察非常直觀，也可以用軟件測試得出具體畸變差值。

網格畸變測試卡在白色背景上由水平14條線和豎直19條線構成了一個網格結構。該網格與由測試生成器生成的電子網格相一致。該網格對應于T01幾何測試卡的球狀結構。

TE183畸變測試卡是為測試電視攝像機的操作調制及控制而設計的。用網格可以對線性掃描性能做一個粗略的視覺評估，線條起著調整定位的作用。另外，網格畸變測試卡也可以做成黑色背景白色線條。

具體的測試步驟如下：

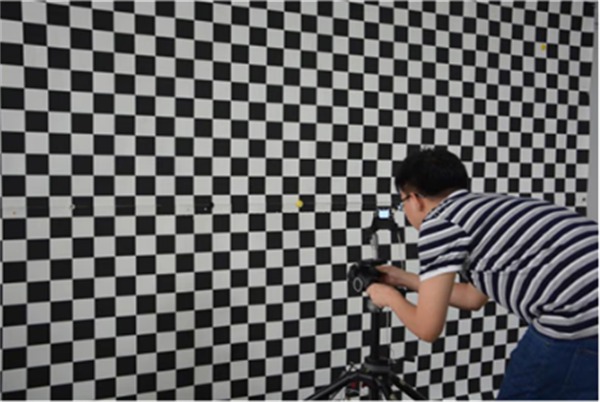

1.?測試攝像頭處于開機狀態，攝像頭設置為最大分辯率，安裝幾何失真測試卡。

2.?對幾何失真測試卡進行拍攝，對拍攝的圖像的周邊畸變進行測定，算出幾何失真值。所拍攝圖像周邊的枕形或桶形畸變絕對值均應不大于2%。
