積分球是一種內壁涂有油白色漫反射材料的空腔球體，也稱為光度球。在球壁上打開一個孔或幾個窗口，用作放置光接收器的進入孔和接收孔。積分球的內壁應為良好的球面，通常要求其與理想球面的偏差不大于內徑的0.2%。球內壁涂有理想的漫反射材料，即漫反射系數接近1的材料。常用的材料是氧化鎂(或硫酸鋇)，與膠粘劑混合均勻后噴涂在內壁上。氧化鎂涂層在可見光譜范圍內的光譜反射比超過99%，使進入積分球的光通過內壁涂層反射，在內壁形成均勻的照度。為了獲得較高的測量精度，積分球的開口比應盡可能小。開口比定義為積分球開口處的球面積與整個球內壁面積之比。

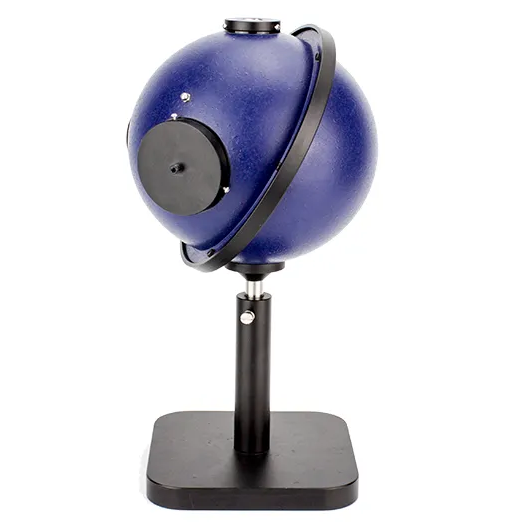

分光測色儀積分球

①光接收器

被測光通過積分球上的小孔進入球，并在內壁設置一個或兩個光探測器，如硒光電池或光電倍增管。光探測器輸出的光電流與積分球內壁的照度成正比，即與進入積分球的光通量成正比。這樣，進入積分球的光通量就可以根據輸出光電流的變化來了解。

②物面均勻照明

幾個燈泡(通常有四個或六個)均勻地設置在積分球的內壁上。燈泡發出的光通過內壁多次漫反射形成均勻明亮的發光球表面，可作為被測光學系統亮度均勻、視野大的物表面。該積分球用于測量相鏡的漸進暈系數和圖像表面照明的均勻性。

③球形平行光管

在球體水平軸的兩端打開兩個孔。準直物鏡安裝在孔內，焦距等于球體內壁直徑。幾個燈泡設置在靠近物鏡的殼體上，與水平軸對稱，要求它們發出的光不能直接射入物鏡。另一個孔安裝了一個中心開口的塞子，塞子外面覆蓋了一個內壁涂有黑色吸收層的牛角形消光管，使通過塞子孔進入消光管的光完全被吸收。因此，開孔塞與消光管一起形成黑體，使球體模擬在明亮的天空中有一個全黑的目標。取消開孔塞和消光管，換上白塞，球體將模擬一個亮度均勻的天空。帶準直物鏡、燈泡和黑色、白塞子的積分球稱為球形平行光管，用于測量望遠系統的雜光系數。通過光電探測器測量黑體目標圖像和“白塞子”照度，即光電探測器分別測量的相應指示值，通過計算得到被測望遠鏡的雜光系數。因?yàn)椋绻h(yuǎn)鏡對明亮天空中黑體目標的成像不是全黑的，那么除了目標成像外，望遠鏡上還有雜光。
