多角度色差儀原理是什么?

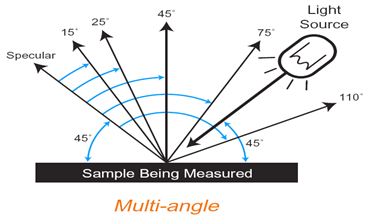

多角度色差儀通常的光路結構如下圖所示：

就以5角度結構為例，可以看到，光源位于與法線呈45o位置，共有五個接收器，這五個接收器分別與鏡面反射線呈15o、25o、45o、75o和110o。其比單角度結構儀器多了4個接收器，其測量的是不同角度的散射光。

45°照明時，為了區分這些角度，依次將其表示為： 45as15，45as25，45as45，45as75，45as110， as之前的數字表示光源與法線的角度值，as之后的數字為接收器與鏡面反射光的角度值。

特殊效果樣品在觀測角度發生變化時，除了明度發生變化外，其色相也發生變化，特別是15°附近位置;而且當光源位置發生變化時，15°位置的色相會有顯著變化。

如光源結構圖所示，光源是在儀器的一側，而并非是在測量點的正上方，儀器旋轉90°或180°測量，那就相當于光源位置以及觀察角度都發生了變化，這樣就導致了以上我們測試數據的變化。

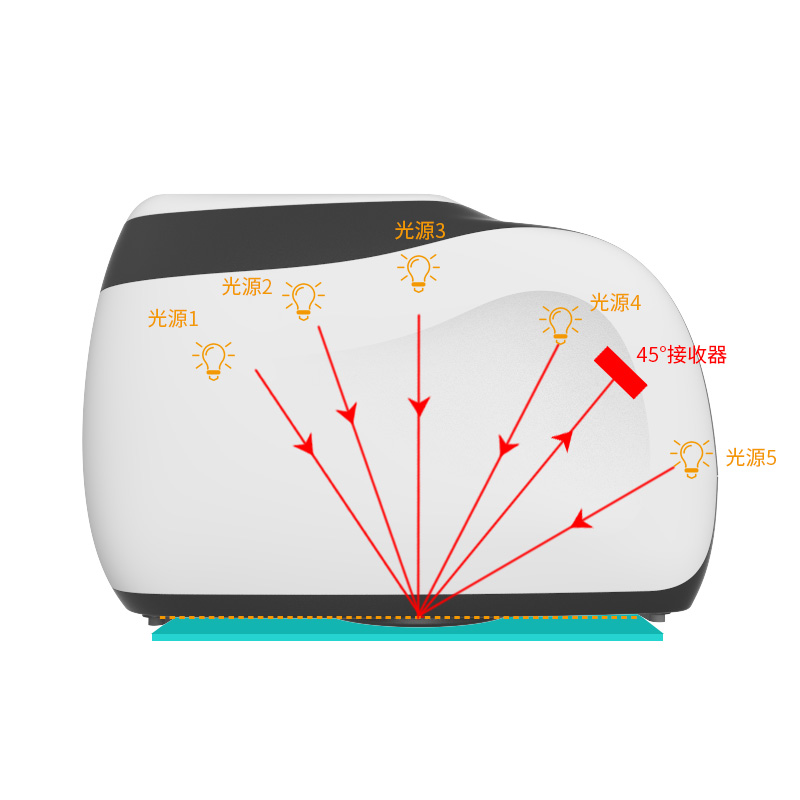

而所有的多角度色差儀的照明方向都是在儀器的一側，如酷泰MS3005多角度分光測色儀的照明光源即在儀器的后側形成5個光源。
