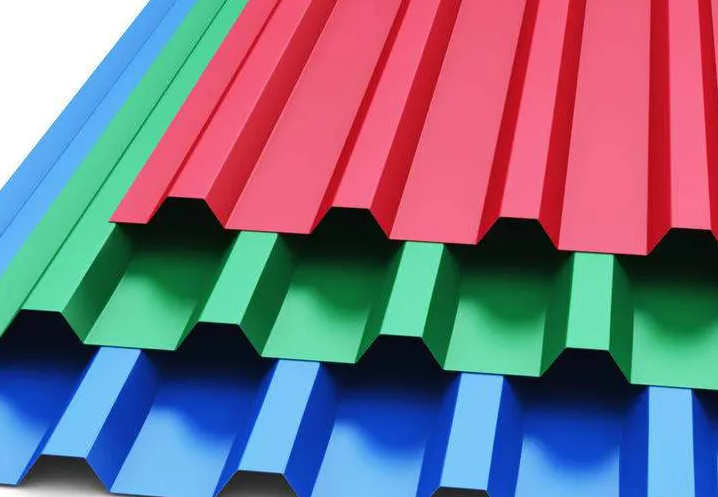

彩色涂層板，用途廣泛（詳細用途請參考文末表格）。為了確保外觀涂層厚度和產品質量的一致性，必須進行涂層厚度檢測。以下內容詳細介紹了彩色涂層板厚度的檢測方法。參照文件《GB/T13448-2019》。

1 通則

1.1本方法適用于彩涂板涂層厚度的測定。

1.2可采用下列方法測定彩涂板涂層厚度：

a）磁性測厚儀法：適用于以冷軋板、鍍鋅板為基板的彩涂板涂層厚度的測定。若涂層厚度低于3um時則本方法不適用。若涂層為特殊不平整表面效果則本方法不適用。

b）磁性-渦流測厚儀法：適用于各種材料為基板的彩涂板涂層厚度的測定。若涂層為特殊不平整表面效果則本方法不適用。

2?原理

2.1磁性測厚儀法

利用電磁場磁阻原理，以流入彩涂基板的磁通量大小來測定涂層厚度。

2.2磁性-渦流測厚儀法

利用磁性-渦流復合探頭在鐵基體表面產生的磁通量和在非磁性金屬鍍層表面產生的渦流場變化，從而同時測定彩涂板鍍層和涂層厚度。

3 試驗裝置和材料

3.1磁性測厚儀

3.1.1儀器的最大示值誤差為士（1+3%標準片厚度）um。

3.1.2已知厚度的標準片（非磁性薄膜），其厚度應與被測涂層相近。

3.2磁性-渦流測厚儀

3.5.1儀器的最大示值誤差為士（1+3%標準片厚度）um。

3.5.2已知厚度的標準片（非磁性薄膜），其厚度應與被測涂層相近。

4?試樣制備和試驗環境

1試樣尺寸不小于75mm?50mm，試樣表面應平整、無油污、無損傷、邊緣無毛刺。

2試驗在試驗室環境下進行。如有爭議時，應將待測試樣在溫度為23℃?℃，相對濕度為50%

士5%的環境中至少放置24h后再進行試驗。

5?試驗步驟

5.1磁性測厚儀法

5.1.1儀器校準

5.1.1.1用與待測試樣化學成分和厚度相同的無涂層基板作為調零板，在其表面幾個不同位置進行儀器調零。當基板為鍍鋅板時，應在去除鋅層的基板上調零，零位誤差不應大于1μm。

5.1.1.2選擇與被測涂層厚度相近的標準片校準儀器，使其準確指示出標準片的厚度。反復進行調零和校準的操作，直至獲得穩定的零位和標準片厚度讀數。

5.1.1.3在測量期間應經常進行儀器調零和校準的操作。

5.1.2?測定

5.1.2.1當彩涂板基板為冷軋板時，選取距試樣邊緣距離大于25mm的5個不同位置，用磁性測厚儀直接進行涂層厚度測量，并記錄厚度值。

5.1.2.2當彩涂板基板為鍍鋅板時，選取距試樣邊緣距離大于25mm的5個不同位置，用磁性測厚儀測量鍍鋅層和涂層的總厚度。用對鍍鋅層無腐蝕作用的脫漆劑將涂層去除，在同樣的地方測量鍍鋅層厚度（或用已知鋅層單位面積重量換算成鋅層厚度），總厚度與鍍鋅層厚度之差即為涂層厚度。

5.2磁性-渦流測厚儀法

5.5.1 儀器校準和準確度驗證

5.5.1.1 可由設備供應商在設備出廠前采用厚度標準片進行校準；也可由設備使用者按照設備說明書的規定，采用厚度標準片進行儀器的校準。

5.5.1.2 采用厚度標準片或已知涂層厚度的自制標準樣板，對校準后的儀器進行準確度的驗證試驗。

驗證試驗的準確度和試驗頻度可根據實際需要制訂。制訂驗證試驗的準確度要求時，需同時考慮設備和標準片的準確度。采用本方法進行設備校準的厚度標準樣板的單位要求為微米，可采用附錄A的方法制作得到鍍層厚度標準樣板，并其將鍍層質量（g/m2）換算為厚度。

5.5.2 測定

5.5.2.1 選取距試樣邊緣距離大于25mm的至少5個不同位置進行測量。為提高測定結果的代表性，可適當增加測量次數。

5.5.2.2 方法測定彩涂板涂層厚度的準確度會受到以下因素影響：

a）試樣的彎曲：應確保待測試樣平整無彎曲。

b）外來顆粒物：應確保試樣表面和探頭表面清潔，防止外來顆粒物影響試驗結果。

c）外部磁場：因磁性探頭測定結果會受到外部磁場的影響，因此應確保測定過程中無外部磁場的影響。

d）有金屬填充料的涂層：當彩涂板涂層中含有金屬填充料時，由于渦流場會受到金屬填充料的影響，因此測定結果會受到涂層中金屬填充物成分和含量的影響，測定時應考慮該影響。

e）基板的電性能：渦流探頭測定結果會受到基板導電性能的影響，設備應采用補償方式減少影響。

f）探頭壓力：磁性-渦流復合測頭測定時的壓力會影響測定結果，設備所帶探頭應有保持探頭壓力恒定的裝置，測定時應注意此影響。

6 結果的表示

6.1磁性測厚儀法

5個不同測量部位涂層厚度的算術平均值，即為該試樣的涂層厚度，以微米表示。

6.2 磁性-渦流測厚儀法

在所測量面上至少取5個不同測量部位的算術平均值，即為該試樣的涂層厚度，以微米表示。

7 試驗報告

試驗報告應包括下列內容：

a）采用的試驗標準和協商條款；b）儀器型號；c）試樣信息；d）試驗結果；e）試驗日期和試驗人員。
