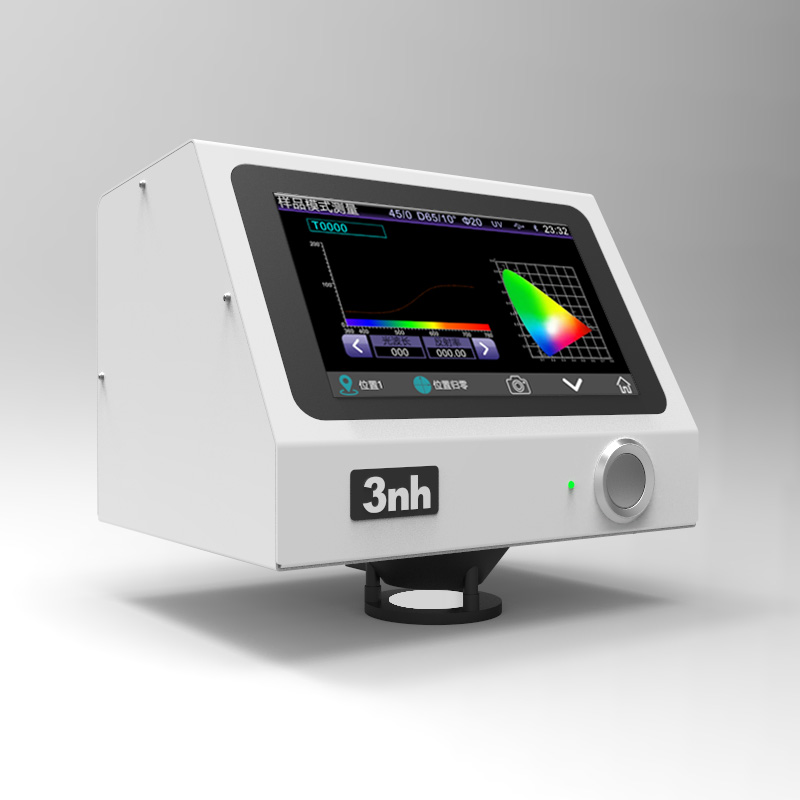

YL4568分光測色儀是一款采用45/0°(45°環形均勻照明0°接收)標準的顏色測量儀器，測試探頭和被測樣品非接觸測試，實現液體、醬狀物、粉末等非接觸精密測色。簡潔的測頭設計使得這款產品可放置于自動化生產線上任何位置用于精確顏色測量、色彩質量控制，在化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印刷、陶瓷等行業均有廣泛應用，可用于熒光樣品測量。它獨特的創新設計不僅能直接從生產線上提供非接觸式的測量方案，還能夠保證穩定而高精度的測量結果。
非接觸式分光測色儀特點

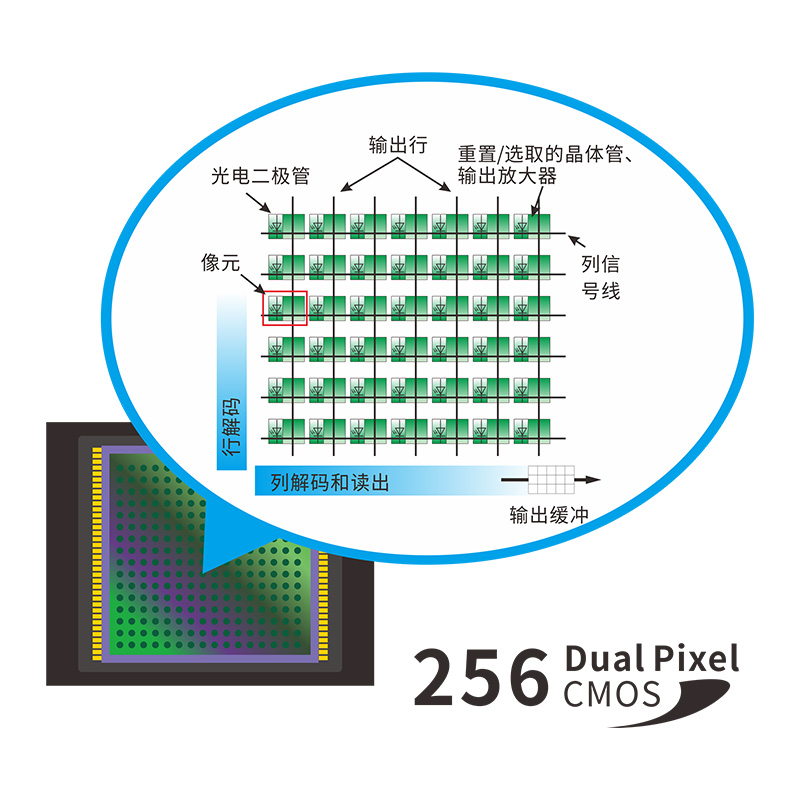

1、256像元雙陣列CMOS圖像感應器
更高的光學分辨率保證了儀器測量速度、準確性、穩定性和一致性，掌握核心技術，與國際標準同一平臺，實現完好兼容。
?
?

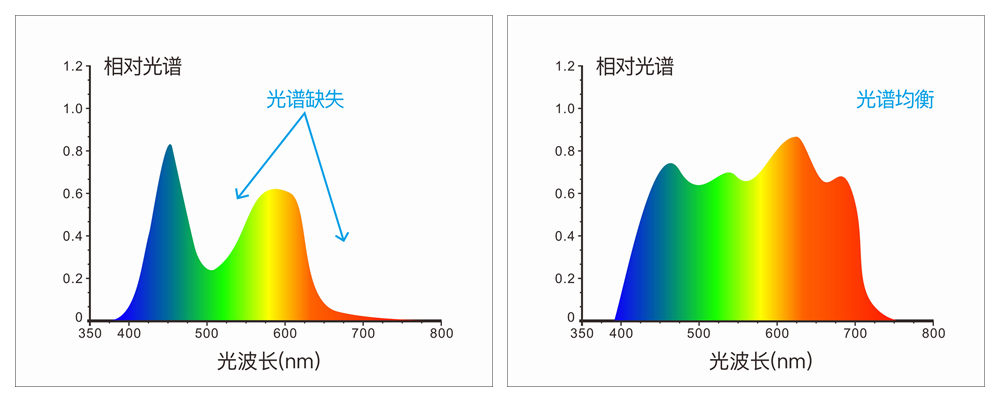

2、采用全光譜LED光源
全光譜LED光源保證了在可見光范圍內有充足的光譜分布，避免了LED在特定波段的光譜缺失，保證了儀器測量結果的準確性和低成本的維護。
?

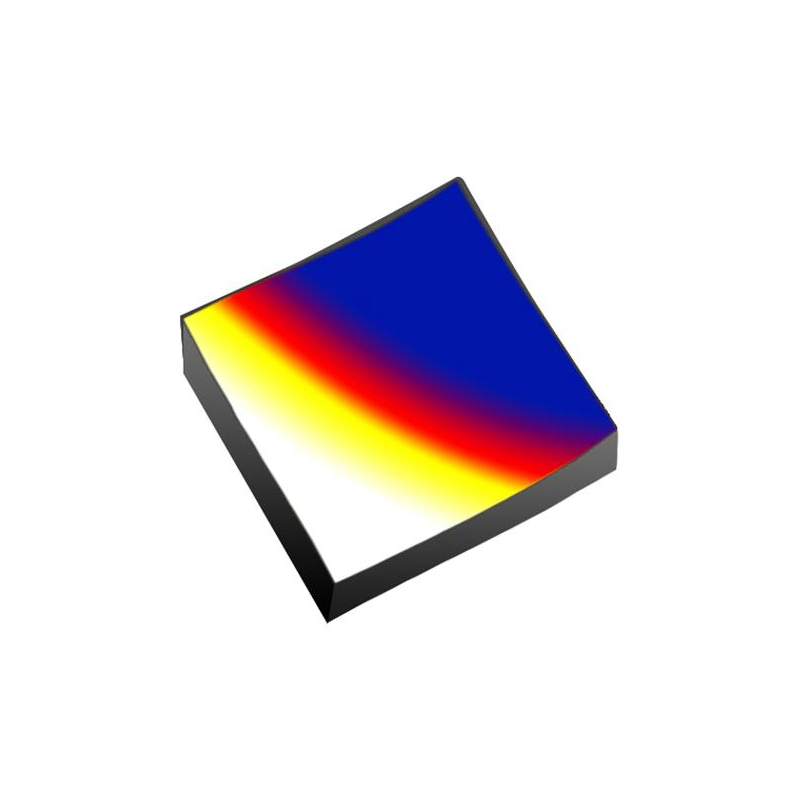

3、凹面光柵分光技術
采用凹面光柵分光技術，具有更高的分辨率，讓色彩測量更精準。
4、更高品質
采用工業級實時處理的MCU，支持藍牙5.0傳輸更加穩定可靠。
5、多種顏色測量空間及觀測光源
提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 顏色空間，以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)多種觀測光源，可以滿足不同測量條件下的特殊測量需求。
?
6、高效
一個完整的測量周期只需200毫秒，每天可測量超過40萬個樣本。
?
YL4568非接觸分光測色儀技術參數
| 產品型號 | YL4568 |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7,GB 2893、GB/T 18833 |
| 特性 | 測試探頭和被測樣品非接觸測試，實現液體、醬狀物、粉末等非接觸精密測色。重點應用于自動化產線的精確顏色測量、品質控制；測量時間可從0.1~1.5秒可調整，軟件功能可定制(額外定制功能需評估)。 |
| 照明光源 | 全光譜LED光源,UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm，10nm輸出 |
| 反射率測定范圍 | 0~200% |
| 測量口徑 | Φ20mm(可定制Φ10mm、Φ4mm) |
| 非接觸距離 | 7.5mm(±0.2mm) |
| 樣品高度 | 厚度無限制，僅使用測試探頭 |
| 距離調整方式 | 根據實際樣品固定高度 |
| 測量模式 | 軟件定制功能(額外定制功能需評估) |
| 定位 | 攝像頭定位 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
| 色差公式 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE（Hunter），DINΔE99 |
| 其它色度指標 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色異譜指數MI， 沾色牢度,變色牢度,力份,遮蓋度 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F(xiàn)5，F(xiàn)6,F7(DLF),F8,F9，F(xiàn)10(TPL5),F11(TL84),F12(TL83/U30) |
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，顏色仿真，合格/不合格結果，顯示容差可設置 |
| 測量時間 | 最快0.2秒 |
| 存儲數據 |
樣品模式+品管模式 18000條 連續統計模式30000條，合計不超過48000條 |
| 重復性 |
最優測試模式下(單次測量時間1.5秒時)： 分光反射率：標準偏差0.1%以內： 色度值：ΔE*ab 0.03以內（預熱后,以間隔5s測量白板30次平均值） |
| 臺間差 | ΔE*ab 0.2以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 200*200*160mm（測試探頭） |
| 重量 | 約3Kg（僅測試探頭） |
| 供電方式 | 直流24V,3A電源適配器供電 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 7inch，電容觸摸屏 |
| 接口 | USB，藍牙?5.0 |
| 語言 | 簡體中文，繁體中文,English |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、說明書、數據線、標準校正板，黑校正盒 |
| 注： | 注：該機型專門適用于流水化產線，深度功能定制會產生額外定制費用 |
