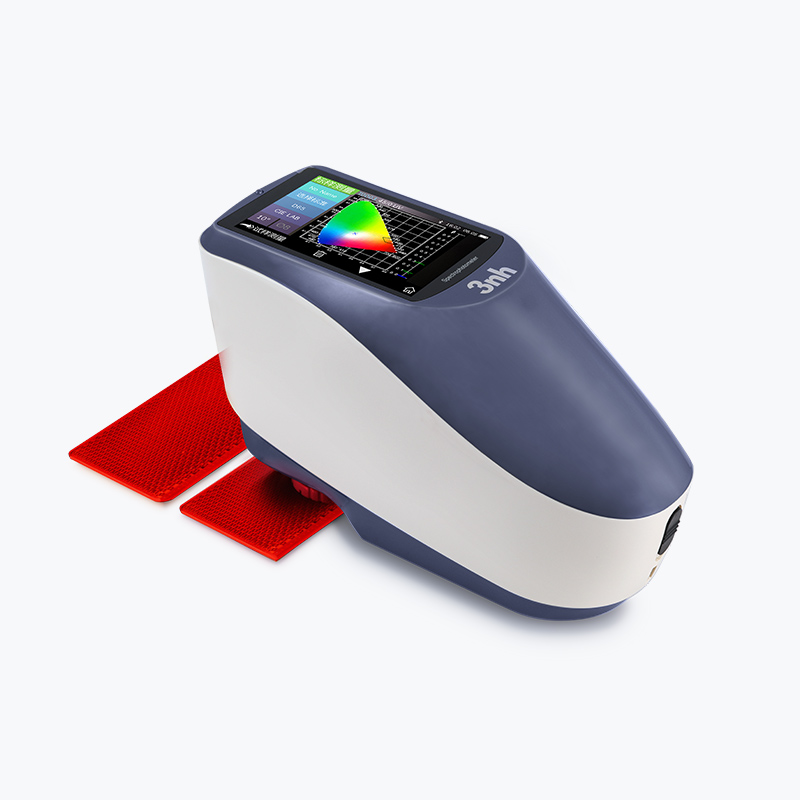

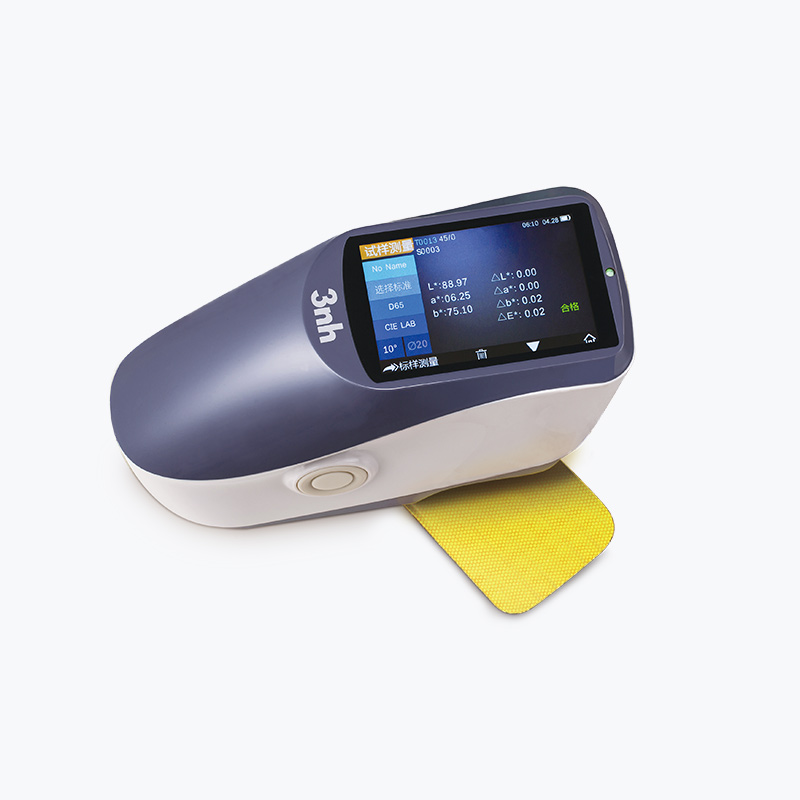

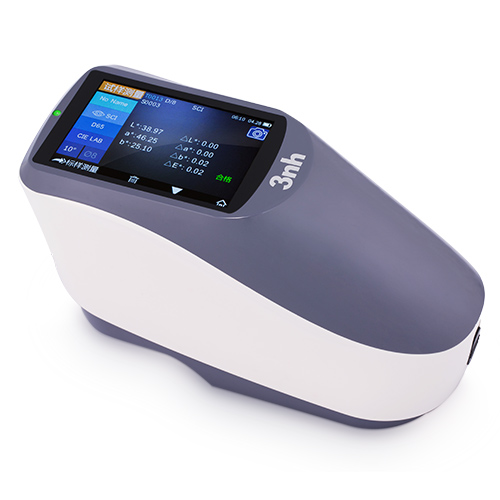

光柵分光測色儀YS4560簡介
?
YS4560高精度分光測色儀采用符合CIE No.15的45/0（45度環形照明，0度接收）幾何光學結構，采用凹面光柵分光方式，可精確測量樣品反射率及各種色度數據。儀器配備Φ8、Φ4mm雙測量口徑,用于交通路標、塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業精確顏色測量和品質控制。儀器有單獨的UV光源，可用于熒光樣品測量。儀器內置GB 2893、GB/T 18833標準色，可手動自定義多邊形矩形容差，一鍵實現交通路標、標線、反光膜的亮度因數、色品坐標測量。
在CIE推薦的45/0幾何光學照明條件下，該儀器可精確測量樣品/熒光樣品的反射率數據，在多種顏色空間下，能夠對各種色差公式、顏色指數進行精準測量和表述。借助該儀器可輕松實現顏色的精確傳遞，也可做為精準配色系統的檢測設備。該儀器在在各類產品的色差品質管控方面也有廣泛的應用。儀器配有高端顏色管理軟件，連接電腦使用，實現更多功能擴展。
?
光柵分光測色儀YS4560特點
?
a.優美的外觀造型與符合人力力學的結構設計；
b.45/0幾何光學結構，符合CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7；
c.采用高壽命低功耗的組合LED光源，包含UV/排除UV（部分型號）;
d.Φ4/8mm口徑任意選擇，適應更多被測樣品;
e.測量樣品光譜,Lab數據精準，可用于配色和精確顏色傳遞;
f.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光柵，256像元雙陣列CMOS探測器等；
g.USB/藍牙2.1雙通訊模式，適應性更廣；
h.超級耐臟、穩定的標準白板;
i.大容量存儲空間，可存儲30000條以上測試數據
j.兩種標準觀察者角度，多種光源模式，多種表色系，符合多種標準的色度指標，滿足各種客戶對顏色測量的需求；
k.PC端軟件有功能強大的功能擴展；
l.內置標樣多邊形容差設置和特定交通路標色域，特別適合交通路標亮度因數和色度性能判定。
?
光柵分光測色儀YS4560技術參數
?
| 產品型號 | YS4560 |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 |
| 特性 |
高精度分光測色儀，用于實驗室顏色精確分析與傳遞； 用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業精確顏色測量、品質控制；可用于熒光樣品測量。 可用于交通路標、標線、反光膜的亮度因數、色品坐標測量，內含GB 2893、GB/T 18833標準色，可手動自定義多邊形矩形容差。 |
| 積分球尺寸 | Φ48mm |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 反射率測定范圍 | 0~200% |
| 測量口徑 | 雙口徑：MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB,βxy |
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE（Hunter） |
| 其它色度指標 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色異譜指數MI， 沾色牢度,變色牢度,力份,遮蓋度，支持色度多邊形容差 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F(xiàn)5，F(xiàn)6,F7(DLF),F8,F9，F(xiàn)10(TPL5),F11(TL84),F12(TL83/U30) |
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，合格/不合格結果，顏色偏向 |
| 測量時間 | 約1.5s |
| 重復性 |
分光反射率：MAV,標準偏差0.08%以內 色度值：MAV,ΔE*ab 0.03以內（儀器預熱校正后,以間隔5s測量白板30次平均值） |
| 臺間差 | MAV,ΔE*ab 0.15以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB，藍牙?4.0雙模（兼容2.1） |
| 存儲數據 | 標樣1000條，試樣30000條 |
| 語言 | 簡體中文，English |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | ?-20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋 |
| 可選附件 | 微型打印機、粉末測試盒、多功能測試組件 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
