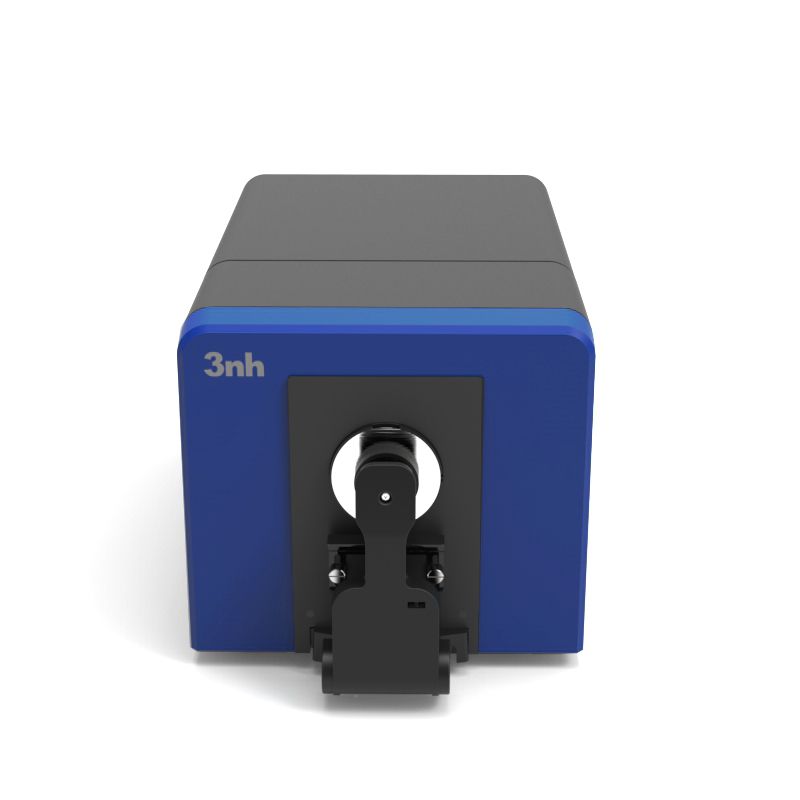

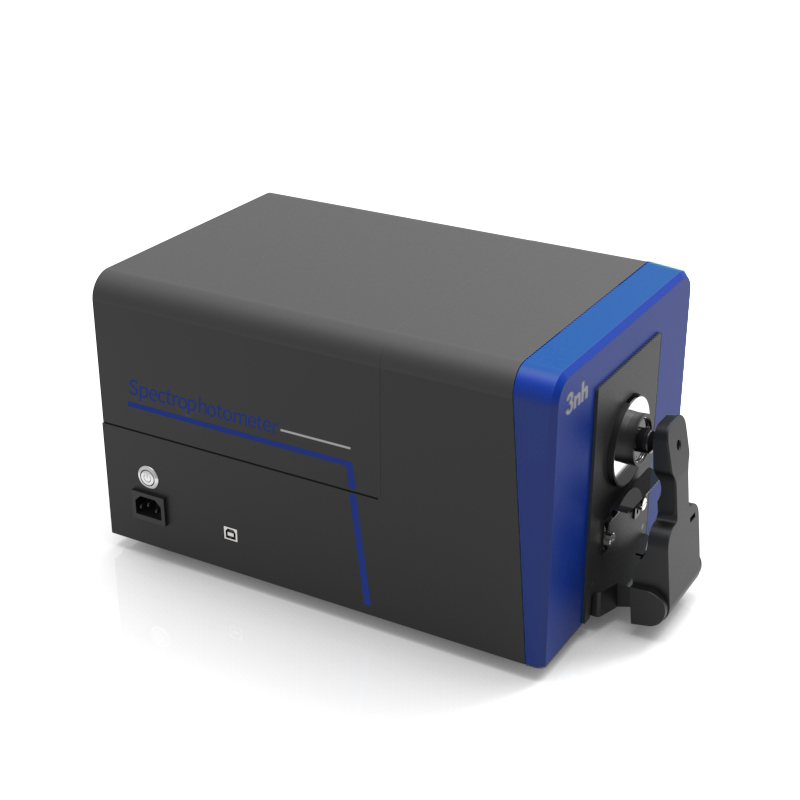

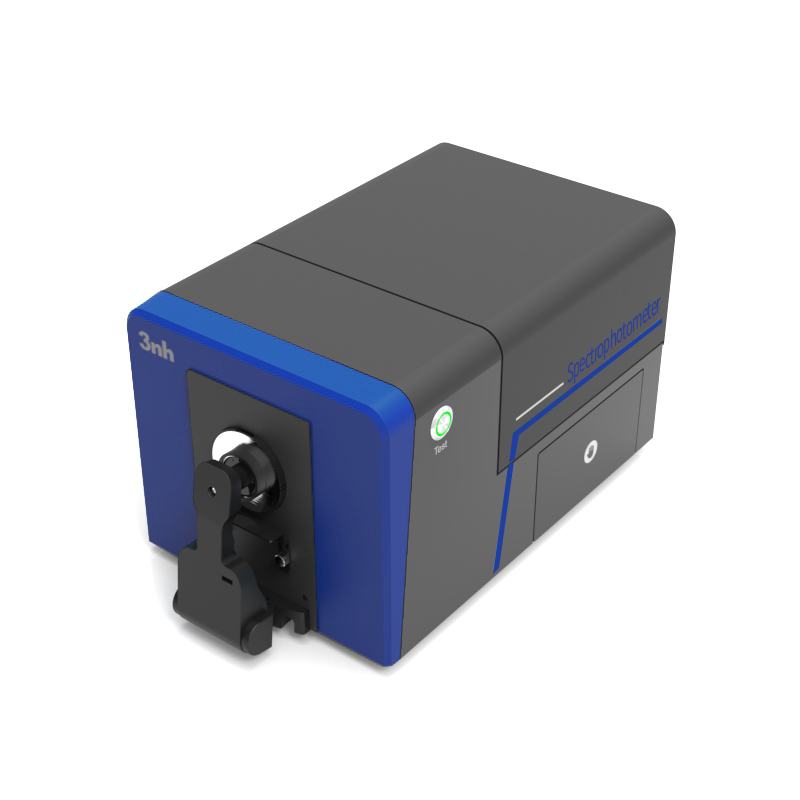

臺式分光測色儀TS8500S是3nh運用自主分光核心技術研發的分光測色儀，采用雙陣列CMOS圖像感應器具有較高的靈敏度和較寬的光譜響應范圍，測試更準確，連接上位機軟件使用，操作方便快捷。TS8500S臺式分光測色儀反射色度值重復性ΔE*ab ≤0.015，臺間差ΔE*ab 控制在0.15以內，數據穩定可靠。
臺式分光測色儀TS8500S特點
1、采用國際通用的D/8 結構，兼容SCI/SCE測量，并支持SCI+SCE同時快速測量
TS8500S臺式分光測色儀采用了國際上適用范圍廣泛的D/8照明觀測條件、SCI/SCE（包含鏡面反射/不包含鏡面反射）合成技術，支持SCI+SCE同時快速測量。
2、雙陣列CMOS圖像感應器
具有較高的靈敏度和較寬的光譜響應范圍，可實現高精度和可重復的測量。
3、測量指標豐富，多種觀測光源
提供40+種測量指標，以及D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共計41種光源,部分通過上位機實現)多種觀測光源，可以滿足不同測量條件下的特殊測量需求。

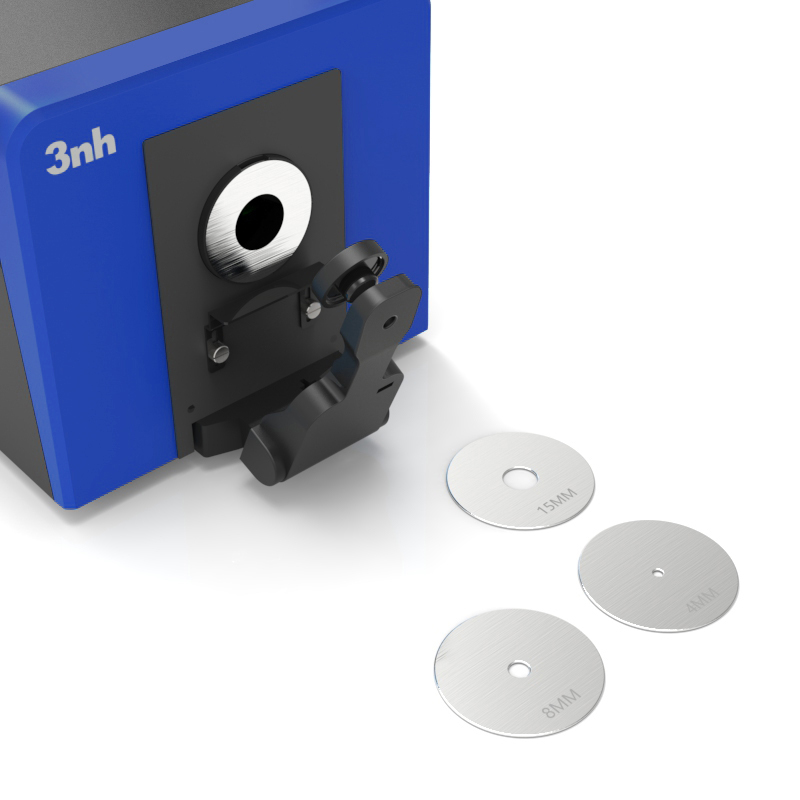

4、口徑自動識別
TS8500S臺式分光測色儀配備Φ 25.4/15/8/4mm四種測量口徑，可根據需要自行配置口徑和透鏡位置，兼顧特殊測量需求。

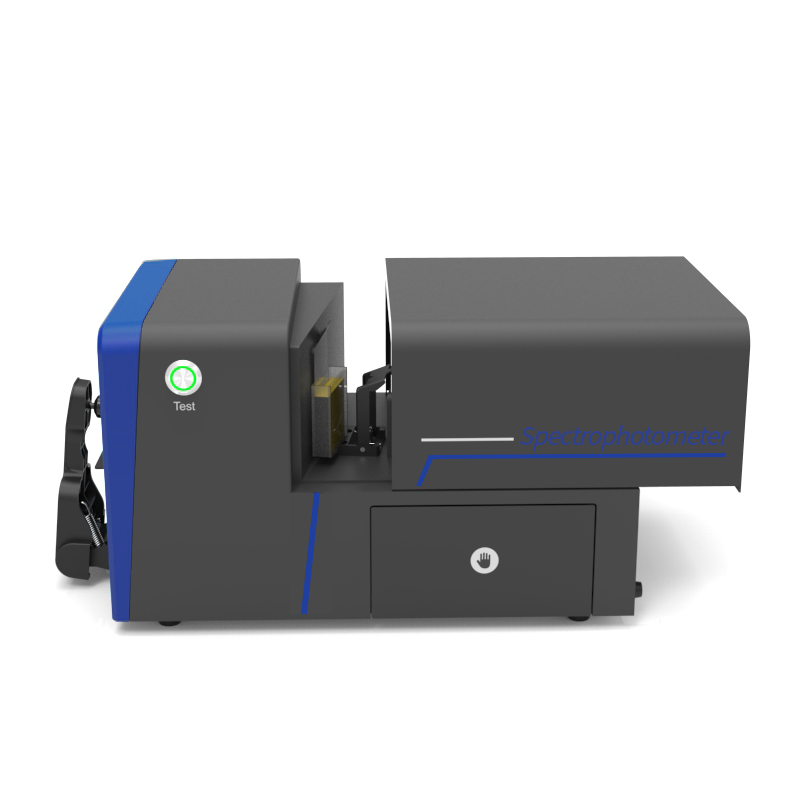

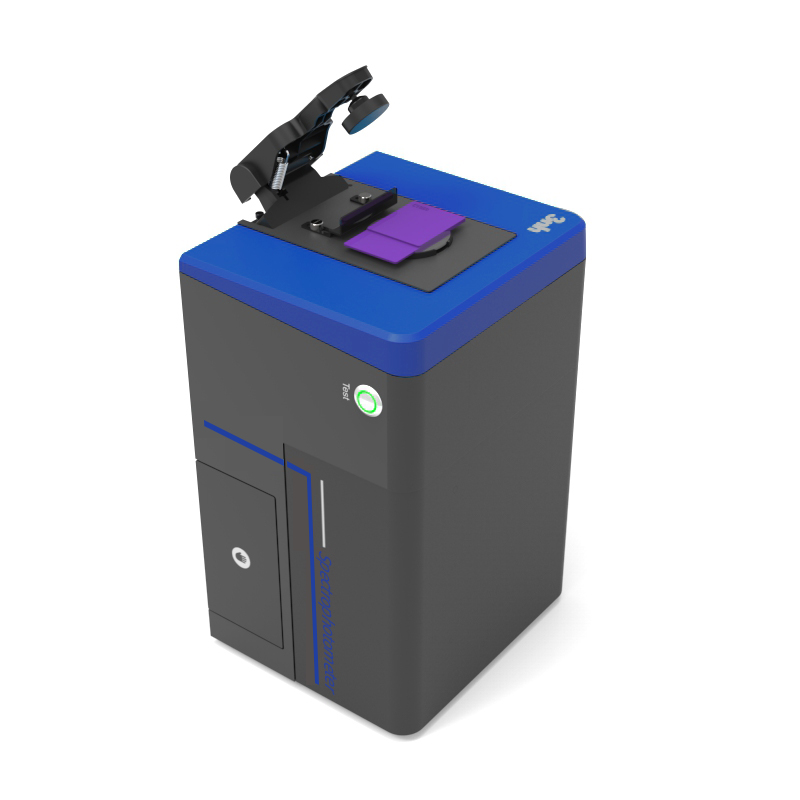

5、測量方便，樣品適應廣

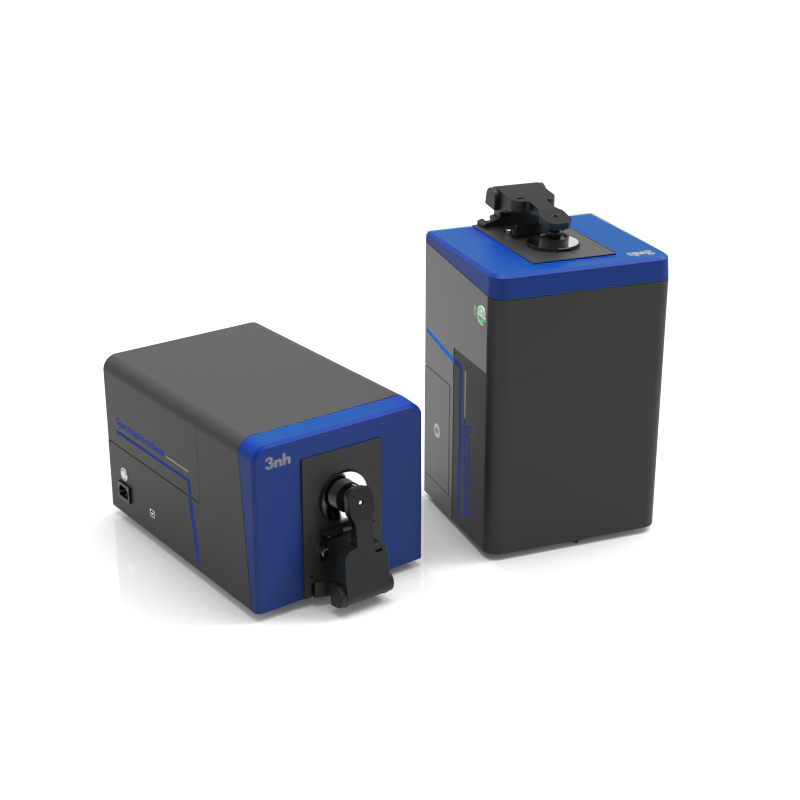

可側面測量、朝上測量、朝下測量（使用配件）等多姿態放置測量，敞開式透射倉，適應更多被測樣品。

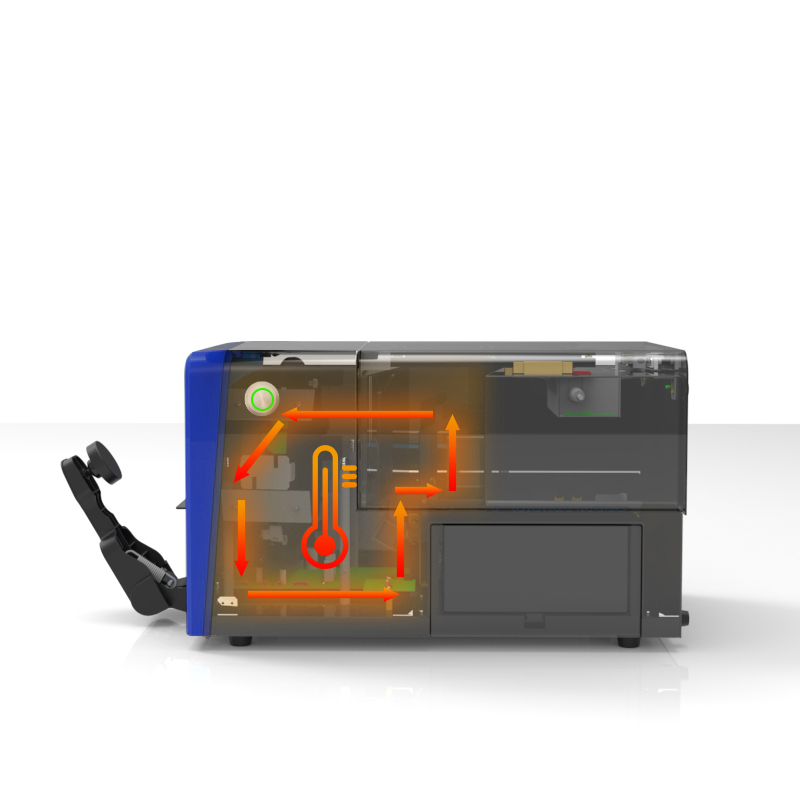

6、自動溫濕度補償功能，讓測量數據更準確

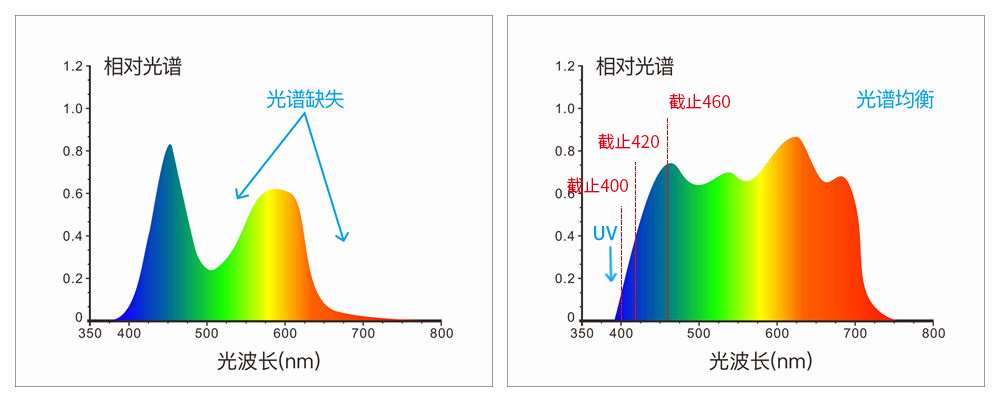

7、采用組合全光譜LED光源、UV光源
360~780nm組合LED光源，包含UV，400nm截止光源，420nm截止光源，460nm截止光源

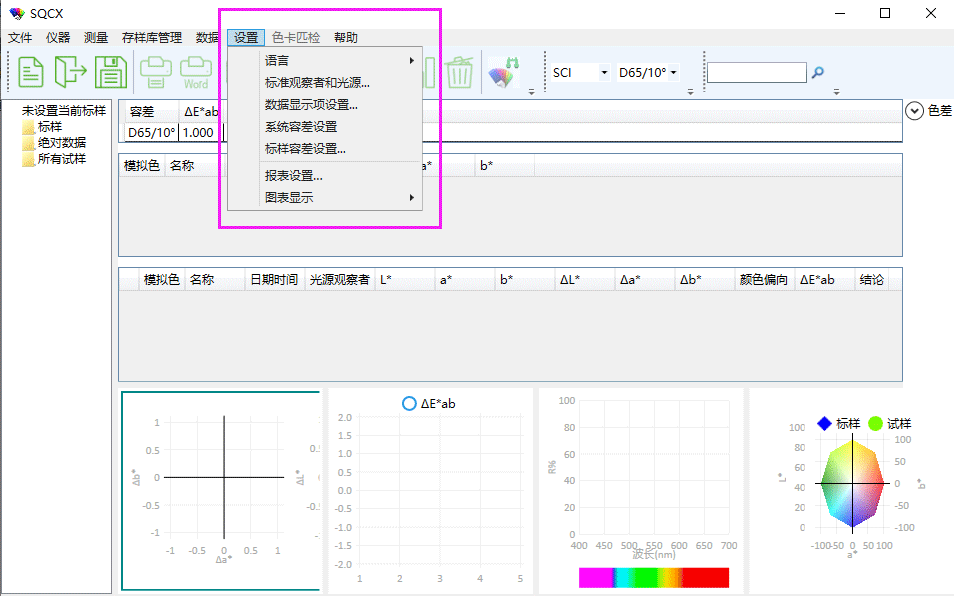

8、顏色管理軟件
TS8500S便攜臺式分光測色儀搭配的SQCX品質管理軟件，適用于各個行業的品質監控和顏色數據管理。將用戶的顏色管理數據化，比較顏色差別，生成測試報告，提供多種色空間測量數據，定制化客戶的顏色管理工作。
臺式分光測色儀TS8500S技術參數
| 產品型號 | TS8500S（LED光源、無平板PAD） |
| 照明方式 |
反射：D/8（漫射照明，8°方向接收）; SCI/SCE測量;包括UV/排除UV測量； 透射：D/0（漫射照明，0°方向接收） SCI/SCE測量;包括UV/排除UV測量； 霧度(ASTM D1003); 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 條件C |
| 特性 |
1.塑膠電子、油漆油墨、紡織服裝印染、印刷等行業等廣泛應用。 2.儀器可側面測量、朝上測量、朝下測量（使用配件）等多姿態放置測量。 3.敞開式透射倉，可測試厚度54mm透射樣品。 4.自動溫濕度補償功能。 |
| 積分球尺寸 | Φ154mm |
| 照明光源 | 360~780nm組合LED光源，包含UV,400nm截止光源，420nm截止光源，460nm截止光源 |
| 分光方式 | 凹面光柵 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 360~780nm |
| 波長間隔 | 10nm |
| 半帶寬 | 5nm |
| 反射率測定范圍 | 0~200% |
| 反射率分辨率 | 0.01 |
| 測量口徑 |
反射： XLAV Φ25.4mm/Φ30mm LAVΦ15mm/Φ18mm MAVΦ8mm/Φ10mm SAVΦ4mm/Φ6mm 透射： Φ25.4mm(樣品高度與厚度不限制,厚度≤54mm) 備注： 1.切換口徑自動識別 2.客戶可根據需要自行配置口徑和透鏡位置 |
| 含光方式 | 反射SCI/SCE，透射SCI/SCE |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) ，ΔE*CH，555色調分類 |
| 其它色度指標 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter，Taube,Berger Stensby)， YI(ASTM D1925，ASTM 313),ISO亮度,R457， 同色異譜指數Mt， 沾色牢度,變色牢度,力份,遮蓋度， APHA/Hazen/Pt-Co（鉑鈷指數），Gardner(加德納指數) 霧度透過率(ASTM D1003)，Saybolt（塞伯特指數）,ASTM D1500色標，8度光澤度,555色調分類，黑度（My,dM）,色密度CMYK(A,T,E,M),Tint，色密度（通過上位機實現） |
| 觀察者角度 | 2°/10° |
| 觀測光源 |
D65,A,C,D50,D55,D75,F1,F2,F3,F4，F(xiàn)5，F(xiàn)6,F7,F8,F9，F(xiàn)10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30，B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共計41種光源,通過上位機實現) |
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，色品圖，顏色仿真，合格/不合格結果，顏色偏向，色彩評估，霧度，液體色度（通過上位機實現） |
| 測量時間 | 約2.0s（同時測試SCI/SCE 約4s） |
| 重復性 |
反射色度值：Φ25.4mm/SCI,ΔE*ab 0.015以內（LED，儀器預熱校正后,以間隔5s測量白板30次平均值） 光譜反射/透過率：≤0.1% |
| 臺間差 | Φ25.4mm/SCI,ΔE*ab 0.15以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 尺寸 | 長X寬X高=440X248X283mm |
| 重量 | 約13.5kg |
| 供電方式 | 直流24V,3A電源適配器供電 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | 無 |
| 接口 | USB，藍牙?5.0 |
| 存儲數據 | 共享PC端存儲空間 |
| 語言 | / |
| 操作溫度范圍 | 0~40℃（32~104°F） |
| 存儲溫度范圍 | -20~50℃（-4~122°F） |
| 標準附件 | 電源適配器、說明書、品質管理軟件(U盤)、數據線、標準校正板，黑校正盒、透射黑擋板、樣品固定架，25.4口徑，15口徑，8口徑，4口徑，透射測試夾具組件、比色皿 |
| 可選附件 | 倒立支架、培養皿、微孔(4mm)透射測試夾具組件、薄膜夾具 |
| 注： | 通過連接PC或平板電腦的網絡打印機實現測試報告打印，如有變更，恕不另行通知 |
