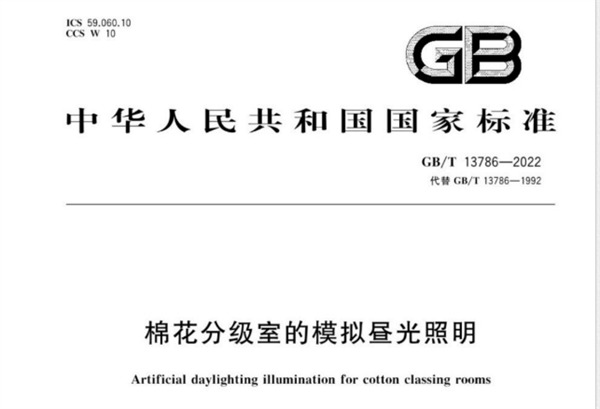

標準文件：GB/T 12386 2022棉花分級室的模擬晝光照明

發布單位：國家市場監督管理總局和國家標準化管理委員會

發布時間：2022年10月12日

生效時間：2023年5月1日

?

1.?范圍

本文件規定了棉花分級室模擬晝光照明的照明質量、光照強度、照明條件、照明單元的技術要求與安裝方式、環境色、照明設備的維護等技術要求。

本文件適用于棉花分級室。

?

2.?規范性引用文件

本文件沒有規范性引用文件。

?

3.?術語和定義

下列術語和定義適用于本文件。

3.1?光譜功率分布 spectral power distribution

光諧密集度與波長之間的函數關系。

[來源：GB/T5698-2001.3.3，有修改]

3.2?CIE標準照明體 CIE standard illuminants

由國際照明委員會（CIE）規定的人射在物體上的一個特定的相對光諧功率分布。

注：包括標準照明體D。（相關色溫約為7504K的晝光）。[來源：GB/T5698-2001，4.85，有修改]

3.3色溫 color temperature

當光源的色品與某一溫度下完全輻射體的色品相同時，該完全輻射體的絕對溫度。

注：單位為開（K）。

[來源：GB/T5698-2001，4.88.有修改]

3.3?相關色溫 correlated color temperature

當光源的色品點不在黑體軌跡上時，光源的色品與某一溫度下完全輻射體的色品最接近，或在均勻色品圖上的色差距離最小時，該完全輻射體的絕對溫度，注：單位為開（K）。

[來源：GB/T5698-2001，4.89.有修改]

3.5顯色指數 color rendering index光源顯色性的度量。

注：以被測光源下物體的顏色和參照光源下物體的顏色的相符程度來表示。

[來源：GB/T5698-2001，4.77.有修改]

3.6 一般顯色指數 general color rendering index

光源對CIE規定的8種顏色的特殊顯色指數的平均值。[來源：GB/T 5698-2001，4.79]

3.7光照強度illumination?照度

單位面積上所接受可見光的光通量。注：計量單位為勒克斯（1x）。

3.8 平均照度 average illuminance

規定表面上各點照度的平均值。

3.9 照度均勻度 uniformity ratio of illuminance

規定表面上的最小照度與平均照度之比。

[來源：GB/T2900.65一2004，845-09-58，有修改]

3.10 中性色 neutral color

無光諧選擇性的物體表面色。

[來源：GB/T5698-2001，4.2]

3.11孟塞爾中性色明度標準 Munsell neutral value scale明度的深淺從全黑（NO）至全灰（N5）到全白（N10）。

注：例如，N7.0是淺灰色，N8.0和N8.5是更淺的灰色，N9.5是非常好的白色。

4.?照明質量

4.1相關色溫

相關色溫應為（7500×00）K。棉花分級室模擬晝光的光諧功率分布應盡可能接近附錄A所示CIE標準照明體D光諧曲線圖。

4.2一般顯色指數

一般顯色指數應不低于92。

?

5.?光照強度

棉花分級工作區域（從分級臺中心到邊緣）的光照強度應在（1100×00）lx范圍內。照度均勻度應不低于0.8.

?

6.?照明條件

模擬晝光照明光線應廣泛地漫射，并具有足夠的方向性，使棉花檢驗人員觀察棉花樣品時能感受到深度。照明條件應在整個棉花分級室的工作區域內盡可能一致。不應存在眩光及交叉照明，且應將光源與其周圍環境亮度的對比度保持在最低水平。

?

7.?照明單元的技術要求與安裝方式

7.1技術要求

7.1.1模擬晝光照明單元應安裝于不設置窗戶或能夠消除室外光線干擾的棉花分級室。

7.1.2照明單元應在分級臺表面提供必須的照明質量和光照強度。依據照明單元的產品技術指標進行計算和設計，使整個棉花分級室的光照盡可能均勻地分布。照明單元應封閉，質量輕且實用，以便于安裝、檢查和維護。照明單元與空調宜同時進行布局設計和安裝。

7.1.3照明單元應使用光譜中性漫反射玻璃，盡量降低色差對比。

7.2安裝方式

7.2.1照明單元規格是0.6m×.2m或0.6m×.6m。

7.2.2照明單元的布置應首尾相連。

7.2.3照明單元底部的漫射玻璃（或有機玻璃）應在地面以上3m，并和地面平行，每行照明單元中心線之間相距2.0m.

7.2.4可根據棉花分級室的面積大小增加照明單元的行數，有效利用棉花分級室的空間。對于0.6mX1.2m規格的照明單元，小型棉花分級室應不少于2行，每行不少于4個照明單元；中型棉花分級室應不少于4行，每行不少于4個照明單元。

7.2.5為使棉花分級室的室內空間得到最大化利用，照明單元應延伸到距離墻壁1m~1.2m的位置，或盡可能靠近墻壁。

7.2.6根據分級臺的長度情況，分級臺可以和照明單元的方向平行或垂直放置，照明單元底部的漫射玻璃（或有機玻璃）到分級臺臺面的距離為2m。

8.?環境色

8.1中性色要求

中性色覆蓋范圍包括白色、灰色至黑色。棉花分級室使用的灰色應為中性色，不經過任何調色?；疑鞫热Q于照射到棉花分級室和到達分級臺表面的光量。

8.2環境色要求

8.2.1墻壁：不小于孟塞爾中性色明度N9.0。

8.2.2天花板：白色或盡可能接近白色，不小于孟塞爾中性色明度N9.5.

8.2.3立墊：分級員站立的熱子應為黑色。

8.2.4分級臺：側面為淺灰色，臺面為黑色。

8.2.5樣品柜：與墻壁顏色一致。其他柜體參照本項要求。

8.2.6工作服：不小于孟塞爾中性色明度N9.0。

8.2.7棉花樣品包裝：包裹棉花樣品的紙張或其他用品應被折疊在棉花樣品下方，不超出棉花樣品邊緣，以避免影響。

?

9.?照明設備的維護

應正確地維護照明設備，確保照明質量和光照強度等技術指標正確穩定，例行維護工作如下。

a）定期檢查所有照明單元工作狀態是否正常。

b）及時更換有缺陷的照明單元，并進行記錄。

c）制定明確的照明單元清潔和更換計劃。定期清潔照明單元，并記錄清潔前后的光照強度。

d）使用光譜照度計測量并記錄分級臺臺面的照明質量、光照強度。應連續觀察數據水平（每周記錄一次數據），確定照明條件的改變情況并保存記錄。如果在一周時間內，照明單元光照強度從原始讀數減少10%時，對照明單元進行更換。

e）對于使用熒光燈的照明單元，應每年一次定期檢查鎮流器。

?

附錄A

（規范性）CIE標準照明體Ds光譜曲線圖、波長和相對能量表

A.1?CIE標準照明體D。光譜曲線見圖A.1。

?

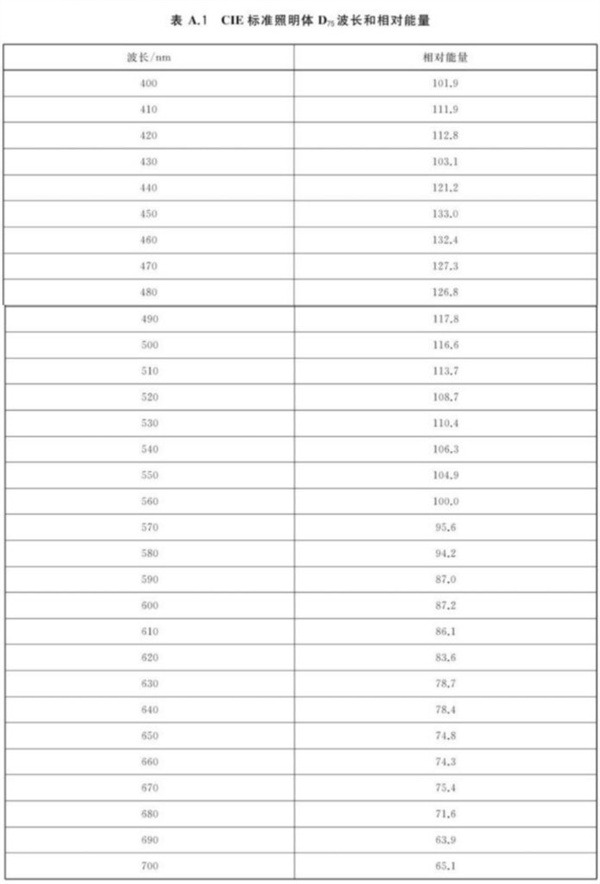

A.2 CIE標準照明體D。光譜曲線見表A.1。

?

?

?
